想象一下，你在廚房里做蛋糕，傳統(tǒng)方法是把所有原料混在大碗里，加很多水攪成面糊，再費勁把水蒸干；而新方法直接把原料捏成團，省去加水蒸干的麻煩，還能做出更緊實美味的蛋糕。這，就是電池極...

想象一下，你在廚房里做蛋糕，傳統(tǒng)方法是把所有原料混在大碗里，加很多水攪成面糊，再費勁把水蒸干；而新方法直接把原料捏成團，省去加水蒸干的麻煩，還能做出更緊實美味的蛋糕。這，就是電池極片生產(chǎn)中干法電極和濕法電極的區(qū)別！作為電池制造的核心環(huán)節(jié)，極片生產(chǎn)工藝的革新，正掀起一場能源領(lǐng)域的 “廚房革命”。今天，咱們就來嘮嘮，干法電極究竟憑啥能碾壓傳統(tǒng)濕法工藝？

一、成本 “瘦身”：省下的都是真金白銀

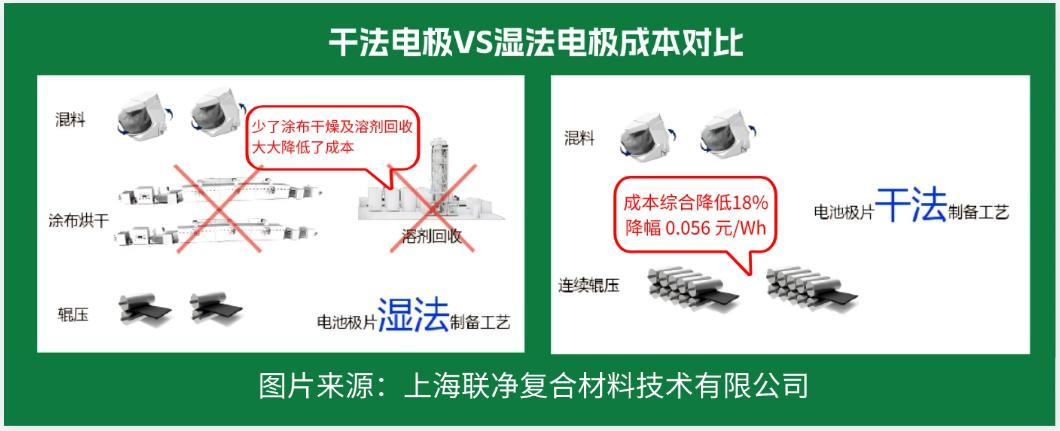

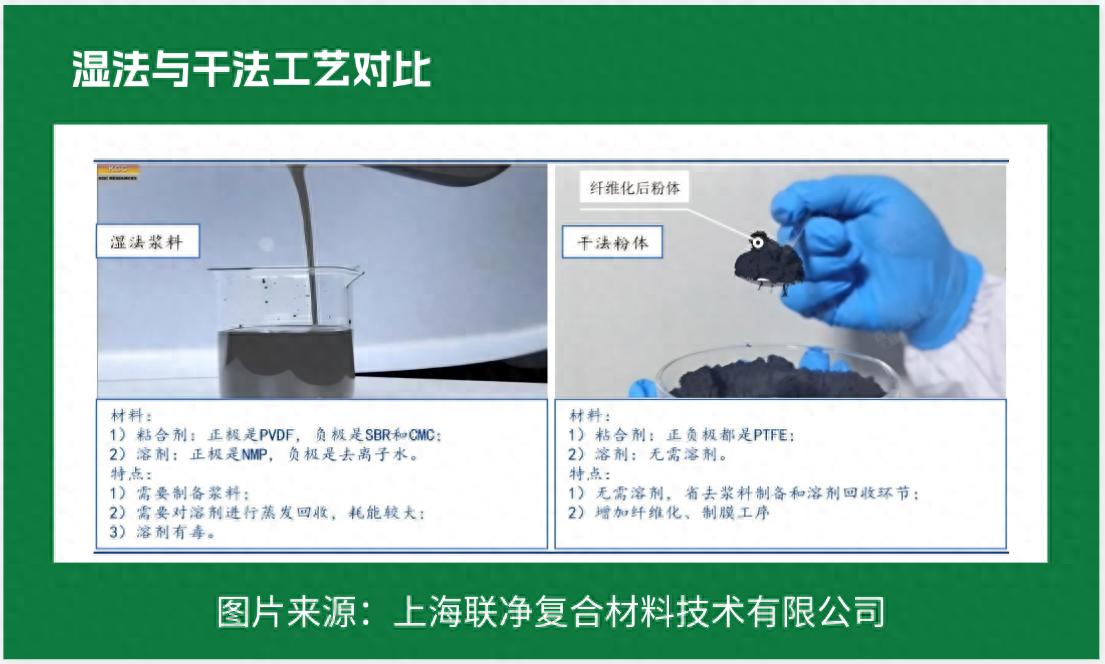

在傳統(tǒng)濕法工藝里，制作極片就像一場復雜的 “化學實驗”。需要把活性物質(zhì)、導電劑、粘接劑（PVDF）一股腦倒進 NMP 溶劑里，調(diào)成均勻的漿料，再涂到集流體上，經(jīng)過漫長的烘干，最后回收有毒的 NMP 溶劑。這一套流程下來，光是涂布干燥和溶劑回收環(huán)節(jié)，就吃掉了設(shè)備、人工、廠房成本的 22.76% 和能源成本的 53.99%。

而干法電極直接 “砍掉” 溶劑這個大麻煩！用 PTFE 代替 PVDF，把活性顆粒、導電劑干混后，借助 PTFE 原纖化形成自支撐膜，再直接輥壓到集流體上。沒有溶劑，就不用烘干和回收，設(shè)備占地小了，人工和能耗也跟著大幅降低。數(shù)據(jù)顯示，干法工藝能讓電芯制造成本直降 18%，每度電成本減少 0.056 元！這對大規(guī)模生產(chǎn)的電池廠商來說，省下的可都是真金白銀。

二、性能 “開掛”：能量密度一騎絕塵

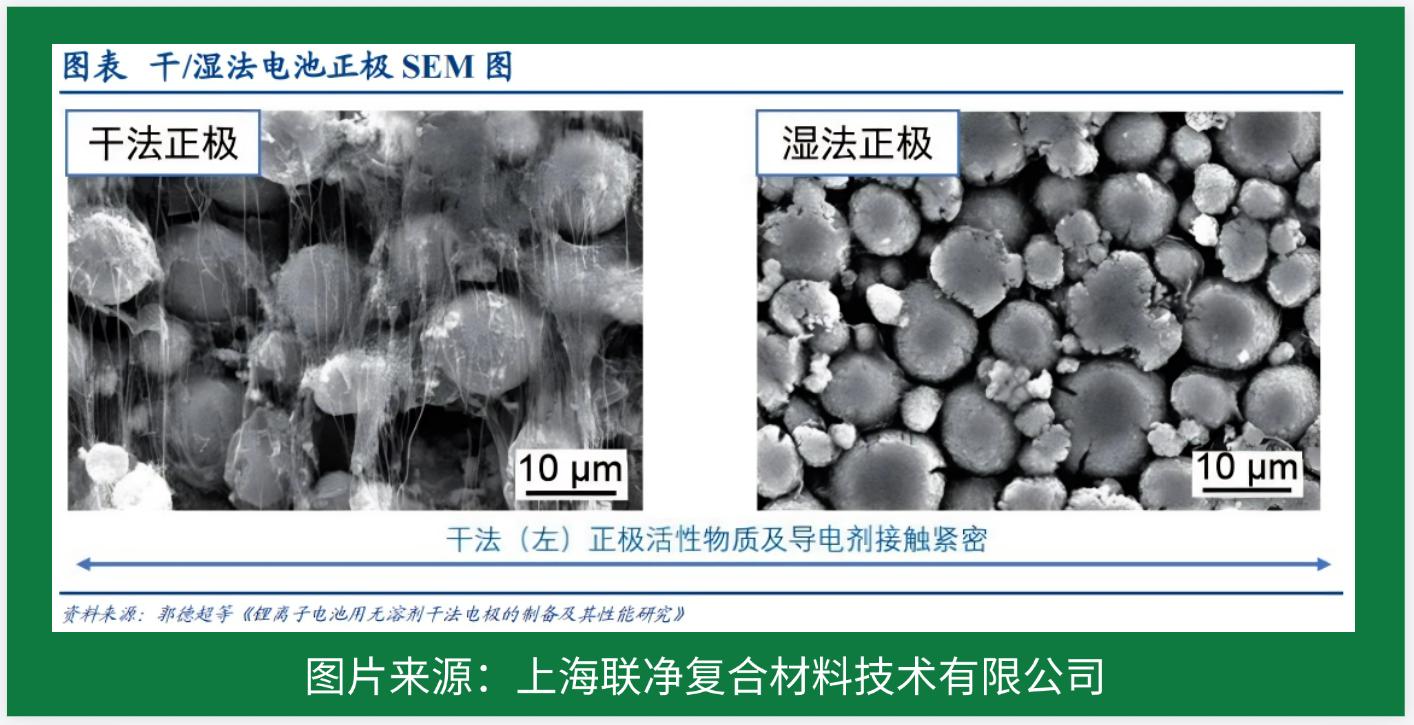

除了省錢，干法電極在性能上更是 “開掛”。最直觀的體現(xiàn)，就是它能讓電池的能量密度大幅提升。濕法工藝因為溶劑蒸發(fā)，活性物質(zhì)和導電劑之間會留下很多空隙，就像蛋糕里有太多氣泡，導致材料不夠緊實。而干法電極沒有烘干過程，顆粒之間緊密貼合，就像壓實的巧克力塊，同樣體積能塞進更多 “能量干貨”。

實驗數(shù)據(jù)更有說服力：磷酸鐵鋰壓實密度從 2.30g/cm3 飆升到 3.05g/cm3，提升 32.61%；三元材料和石墨負極也分別提升 8.38% 和 11.04%。這意味著，用干法電極的電池，相同體積下能儲存更多電量。實測顯示，干法電池能量密度能比濕法電池高 20%，甚至有突破 500 Wh/kg 的潛力！

三、電性能 “天花板”：更持久、更穩(wěn)定

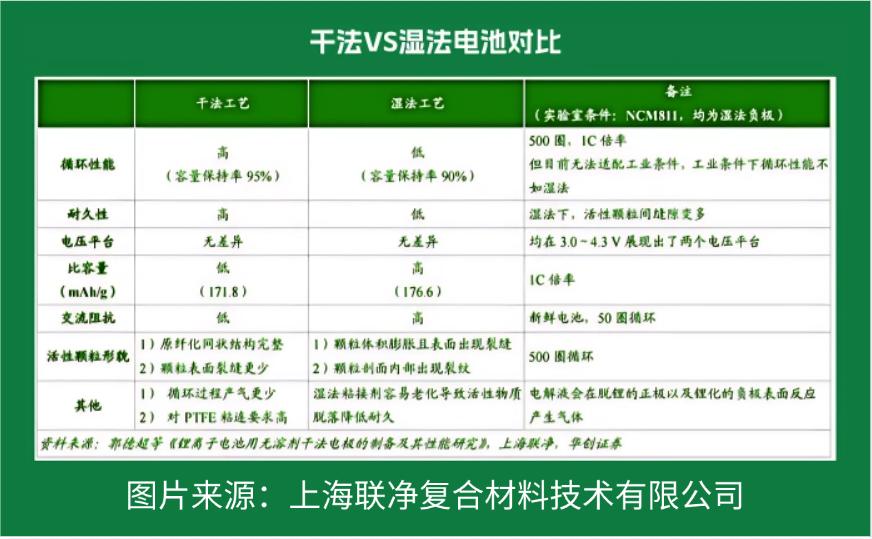

電池好不好，用久了才知道。在實驗室測試中，干法工藝電池的循環(huán)性能、耐久度和阻抗全面碾壓濕法電池。這背后的奧秘，就藏在 PTFE 形成的纖維網(wǎng)里。

濕法工藝的電池，經(jīng)過 500 次充放電循環(huán)后，活性顆粒內(nèi)部應(yīng)力積累，就像被反復揉捏的面團，會出現(xiàn)裂紋，導致性能下降。而干法電極的纖維網(wǎng)像一層堅固的 “防護罩”，緊緊包裹活性材料，即使經(jīng)歷 500 次循環(huán)，網(wǎng)狀結(jié)構(gòu)依然完整，有效抑制活性物質(zhì)膨脹、脫落，讓電池性能更持久、更穩(wěn)定。

四、未來 “鑰匙”：解鎖下一代電池黑科技

如果說成本和性能是干法電極的 “現(xiàn)在”，那它與下一代電池技術(shù)的適配性，就是通向未來的 “鑰匙”。

1. 固態(tài)電池的 “靈魂伴侶”

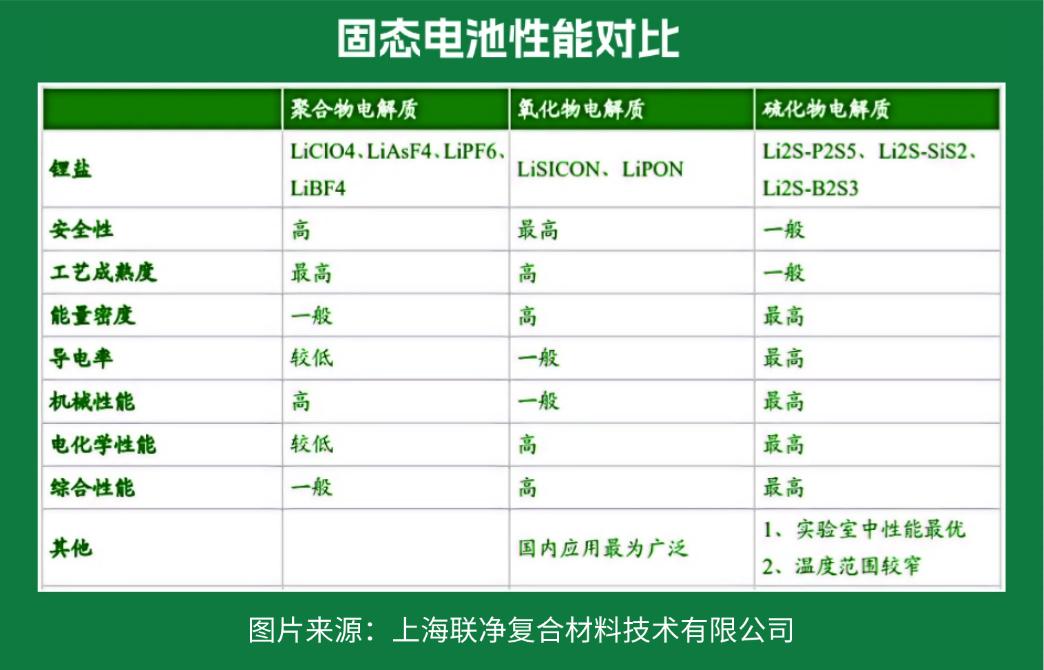

固態(tài)電池被視為鋰電池的未來形態(tài)，它拋棄液態(tài)電解液，能量密度更高、安全性更好。而干法電極同樣拋棄液態(tài)溶劑，兩者理念一拍即合。用干法技術(shù)制造固態(tài)電池極片，不僅能避免溶劑殘留問題，還能通過原纖化粘接劑制作固體電解質(zhì)膜，提高離子導電率，降低成本，更適合規(guī)模化生產(chǎn)。

2. 預鋰化的 “最佳拍檔”

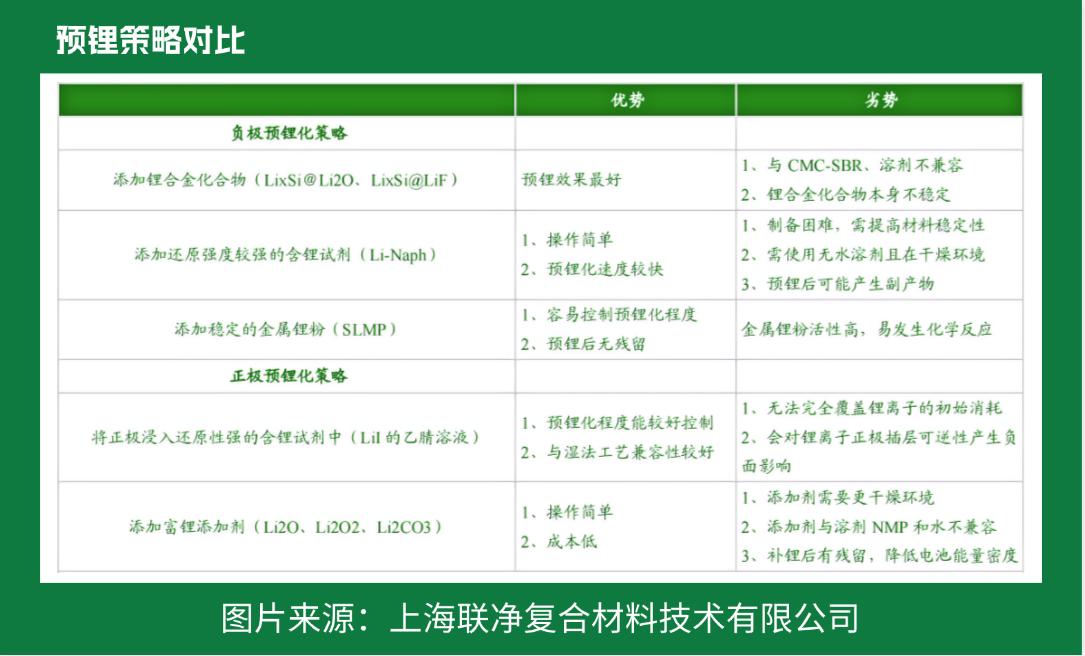

預鋰化是減少電池首周鋰離子損失的關(guān)鍵技術(shù)，但濕法工藝中的溶劑會和預鋰添加劑 “打架”，削弱預鋰效果。而干法電極的干燥環(huán)境，完美避開這個問題，讓預鋰化更輕松、更高效。

攻克干法工藝的三大 “錦囊”

雖然干法電極優(yōu)勢明顯，但要實現(xiàn)大規(guī)模應(yīng)用，還需攻克技術(shù)難關(guān)。這里有三個實用 “錦囊”，助力突破工藝瓶頸：

1. 工藝優(yōu)化：打造完美 “自支撐膜”

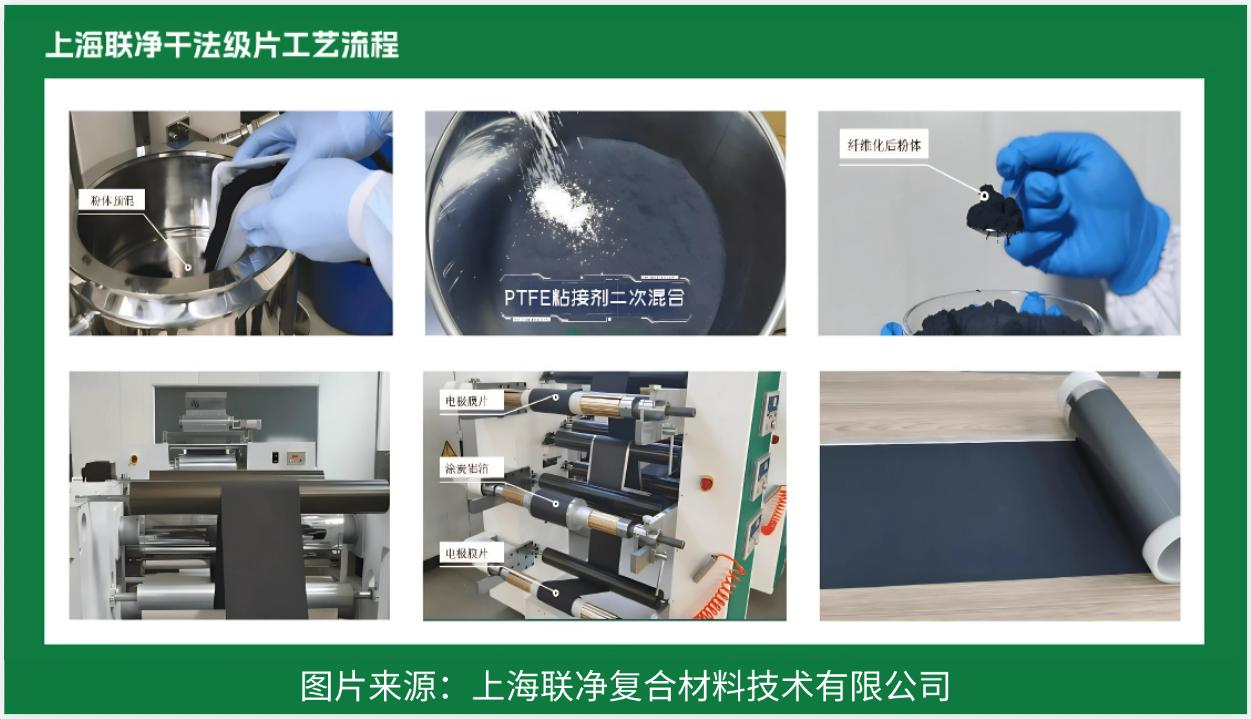

通過高剪切混合攪拌，讓固態(tài)粘結(jié)劑樹脂纖維化，形成三維網(wǎng)絡(luò)結(jié)構(gòu)，把電極粉體緊緊 “綁” 在一起。再經(jīng)過連續(xù)精確輸料、熱輥多級壓制，就能得到壓實密度高、循環(huán)性能好的自支撐電極膜。整個過程不產(chǎn)生廢氣，能耗更低。

2. 裝備升級：精準把控每一步

從高速剪切混料、揉捏擠出到精密輥壓，每一臺設(shè)備都經(jīng)過精心設(shè)計。上海聯(lián)凈干法技術(shù)從材料、工藝、設(shè)備全方位提供一體化解決方案

干法制膜裝置

自支撐膜制造設(shè)備主要有氣流粉碎機、螺桿擠出機、開煉機。氣流粉碎機效率最高，壓縮空氣高速射入粉碎腔，物料碰撞粉碎原纖化，后在分級腔輥壓成膜。螺桿擠出機良率最高，混料經(jīng)螺桿攪拌、壓實、混合，從機頭擠出塑成電極膜。開煉機靠兩輥筒速比產(chǎn)生剪切力，打斷分子鏈，多次往復生成電極膜。

干法電極設(shè)備迭代

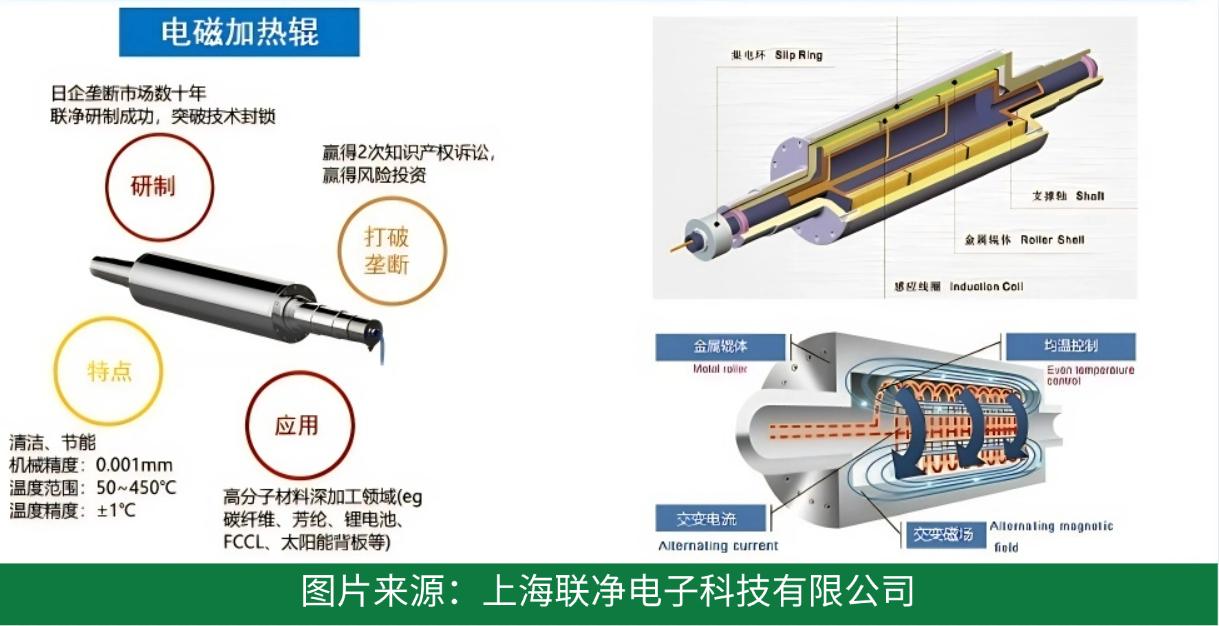

干法工藝對輥壓設(shè)備要求更高，頭部輥壓設(shè)備廠商因?qū)＠麅涠唷a(chǎn)品迭代快、市場話語權(quán)強、良品率高。上海聯(lián)凈熱壓輥采用電磁感應(yīng)加熱輥，高精度輥壓設(shè)備能把壓輥精度控制在±0.001mm（@RT），±0.005mm（@PT）；輥面溫差±1℃；確保電極膜厚度均勻、強度高。

隨著新能源汽車、儲能行業(yè)的爆發(fā)式增長，對電池性能的要求越來越 “卷”。

干法電極憑借成本低、性能優(yōu)、適配性強的特點，正在成為電池技術(shù)變革的 “新引擎”。雖然目前還面臨一些挑戰(zhàn)，但可以預見，在不久的將來，它將逐步替代濕法工藝，為我們帶來續(xù)航更長、充電更快、更環(huán)保的電池產(chǎn)品。
